芯片制造商在前沿面臨越來越多的挑戰和權衡，其中工藝微縮的成本已經過高并且還在上升。雖然理論上可以將數字邏輯擴展到 10 埃 (1nm) 及以下，但在這些節點上開發平面 SoC 的可能性似乎越來越小。

在過去幾十年里一直聽到有關摩爾定律消亡的預測的行業中，這并不令人震驚。然而，令人驚訝的是，經過市場驗證的替代品數量令人眼花繚亂，而且還在不斷增長。該列表中包括各種類型的高級封裝，其中一些已經在使用中，以及大量新材料、新穎的互連方案以及增加現有工藝節點密度的不同方法。因此，即使幾乎所有的設計或制造障礙都可以通過足夠的時間、努力和投資來克服，但在大多數情況下，有多種方法可以通過提高性能、降低功耗以及在某些情況下以更低的功耗來實現相同的目標成本。

“我們最近看到的趨勢是，能夠?qū)⒆钕冗M規模技術的價值貨幣化的公司越來越少，” Lam Research計算產品副總裁 David Fried 說. “5nm 的客戶比 7nm 的客戶少，7nm 的客戶比 10nm 的客戶少，因為能夠從開發這些新產品所需的大量資本投資中獲取價值的公司數量較少。你會看到這種趨勢繼續下去。如果你不能在財務上利用微縮的價值，無論是功率、性能、面積還是產量，那么你不應該擴展。這個決定必須在產品層面做出。某些產品將由其所有者分析固定成本和經常性成本，所有者將決定如果您停留在 7 納米而不跳到 5 納米，業務方面會更好地工作。你會看到很多公司都會做出這樣的決定。”

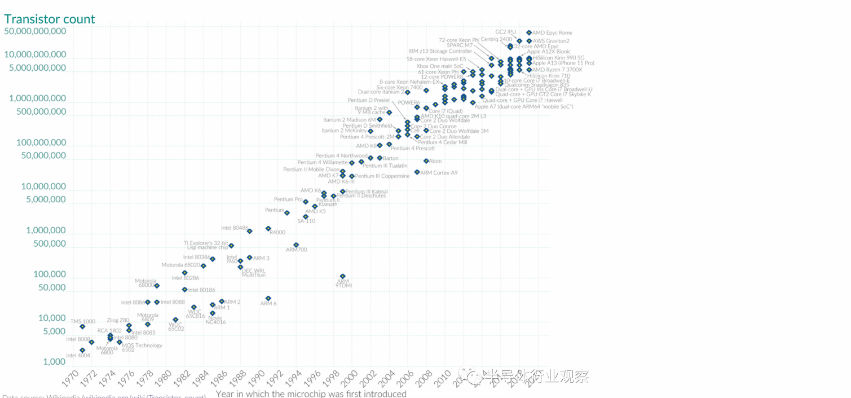

圖 1：摩爾定律及其實際應用。資料來源：Max Roser，Hannah Ritchie，CC BY 4.0 ，來自Wikimedia Commons/Wikipedia

雖然一些設備和市場將支持擴展的持續經濟性，但目前尚不清楚在單個 SoC 中與高級封裝相比將完成多少。

“公司對他們想要使用最先進技術制造的產品非常挑剔，”Fried說?！八麄冋谑褂米钕冗M的技術制造產品中以密度為中心的部分，這完全是一種功能集成。即使他們沒有通過訪問那些高級節點來獲得直線數據流性能，他們也會在相同的足跡中獲得更多的數據流和數據路徑。很明顯，他們進行了計算，表明他們可以在產品層面獲利是一個優勢?！?/p>

但是，每個自定義配置都有其獨特的權衡。對于平面縮放，這些權衡是有限的，因為它們是由制造工藝規則定義的。展望未來，需要在如何封裝和使用芯片的背景下考慮權衡。因此，一個設備可能包括在不同工藝節點上開發的不同芯片或小芯片，這些可能會因最終應用和用例以及正在處理的數據類型而有很大差異。在 AI/ML 的情況下，它可能會因所需的準確度或精度水平而異。

更糟糕的是，還需要根據可變性以及封裝或系統中其他組件的上下文來理解設備。噪聲會影響相鄰芯片中的信號完整性。機械應力會導致翹曲并影響各種類型的互連。清潔、拋光、剝離和蝕刻留下的納米級顆粒會破壞系統的功能。組件的可用性、EDA 工具的差距和人才短缺也是如此。

隨著選項數量的增加以及芯片制造商針對不同終端市場客戶的需求，選擇變得更加混亂。例如，在汽車領域，有多種可能的架構來處理安全關鍵數據，不同的汽車制造商通常采用獨特的方法來優化各種功能。同樣，云數據中心已經開發并繼續完善針對其特定需求和數據類型而設計的芯片架構。在其他市場中，軟件功能越來越多地與專門為這些功能開發的硬件相匹配，無論這些功能是集成到單個芯片中，還是因為超過標線限制而被拼接在一起的多個芯片，或者是在一個封裝內集成多個不同的芯片或小芯片。

“某些技術對某些解決方案或某些問題有好處，但它們不會對所有事情都有好處，”imec 高級研究員 Eric Beyne 說?！耙虼藢τ谏热牒蜕瘸鲆约皩訅合到y(tǒng)級封裝，確實有一整套有用的技術。但這取決于您要解決的問題。如果您考慮手機中的 RF 模塊，它們實際上是一個封裝中 50 個組件的集合。但這些是連接相對較少的組件。你不能為 AI 內存邏輯分區做同樣的互連密度?！?/p>

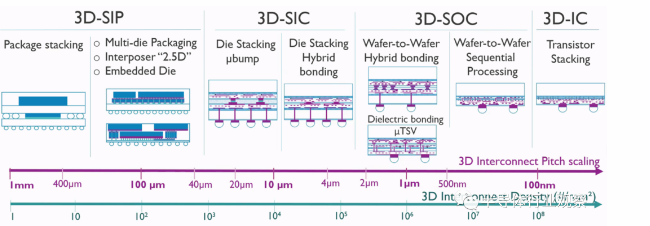

圖 2：3D 互連預測。

資料來源：imec

在這種情況下，縮放只是前沿設計中的眾多因素之一，甚至同一封裝內的數字邏輯也可能在不同節點上開發，這取決于各種類型的數據對最終用戶的重要性。例如，越來越多地包含在設備中的 AI 處理（或機器學習或深度學習）數據使用與 CPU 或 MCU 中的傳統處理元素截然不同的架構。

AI芯片中結果的準確性和及時性取決于數據在本地存儲器之間來回移動的速度、不同處理元素的性能和數據量——質量越多越好——以及這些芯片是否被用于數據中心或邊緣設備。它可能需要進一步改進以啟用并行或異步處理，或兩者兼而有之。但是，雖然這對 AI 芯片很有效，但對于設備內其他類型的數據或功能來說，它絕對不是一種節能方法。

雖然一度被視為半導體進步的基準，摩爾定律本身正在分裂。技術縮放可但以繼續，但平面縮放的經濟性變得難以證明是合理的。在 3nm 工藝上獲得足夠的良率將是一項挑戰，僅僅能夠在越來越密集的晶體管海洋中提供電力可能需要背面供電，這反過來將改變晶圓廠和芯片在晶圓廠中的處理方式。

盡管如此，仍然沒有單一的技術阻礙持續擴展。JCET首席技術官 Choon Lee 表示：“易碎的低 k 介電層一直是較新節點的一個問題。“但即使到 5nm 也沒有重大工藝問題。雖然晶圓鋸切可能是一項關鍵工藝，但如今激光開槽工藝和參數已明確定義?！?/p>

真正的限制因素是成本，這促使芯片制造商尋找替代方案，例如在高級封裝中混合多個小芯片，并從每個節點中獲得更多收益。這為過去討論過的技術打開了大門，但當擴展被認為是最好的前進道路時，這些技術從未被廣泛采用。

使用多束電子束光刻在掩模上打印曲線形狀的能力就是這樣一種技術。與打印畸形多邊形或方孔相比，可以打印的設備形狀要準確得多。這反過來又允許在現有節點上實現更大的密度。

“有了 EUV 光刻，事情變得容易多了，” D2S首席執行官 Aki Fujimura 說?！笆褂?EUV 比使用 193i 更容易打印出要求您打印的形狀。所有領先的晶圓廠都處于“2nm節點”開發的研發階段。ASML 的路線圖有下一代 EUV 技術，稱為“High NA”，使用 0.55 的數值孔徑而不是今天的 0.33 來提高分辨率。但即使使用 EUV，超過 2nm 也將是一個挑戰。只是沒有足夠的光子，而且存在隨機效應。在這些方面，它真的開始變得重要了?！?/p>

實際上，這是縮小各種組件（例如晶體管和存儲器）之間“white space”的一種方式，因為可以更準確地打印形狀并使其更緊密地結合在一起。

“即使我們有一個純粹的‘曼哈頓’設計——所以布局設計師從頭到尾繪制這兩個矩形，無論最小設計規則是什么，即使在晶圓上使用精細的OPC來控制光刻線和回拉”，Siemens EDA產品開發高級總監 John Sturtevant 說：“新的是，有了這些多光束掩模寫入器，我們可以更積極地進行 OPC 校正。而且我們可以利用這樣一個事實，如果我們知道我們將有一個彎曲的線性掩模，我們可以變得非常激進，并以一種掩模作者會因為沒有足夠的成本效益權衡而受到懲罰的方式利用這種曲率?！?/p>

最重要的是，縮放開始走向垂直，因此不再以平方毫米為單位測量芯片，而是越來越多地以立方毫米為單位進行測量。這增加了整個供應鏈的全新復雜性，從設計工具到機械應力和各種粘合技術。這也使得檢查和測量從材料沉積和蝕刻到新材料的所有內容變得更具挑戰性，并解釋過去從未被視為問題的運動。

Brewer Science首席開發官 Kim Arnold 表示：“我們在quasi-zero die轉移方面有一個非?；钴S的計劃。. “您希望能夠放置die并讓它們在成型后移動不到一微米。對于芯片來說，這是他們從die-attach film獲得的根本區別。因此，如果您放置一些die-attach film，它們可能會移動很多。我們已經展示了post-mold移動的結果小于一微米。您放下材料，放置芯片，構建 RDL 結構，然后進行成型。模前你看不出有什么不同，但模后你會看到。那是環氧樹脂模塑料進入頂部，增加了壓力并移動了東西。但是，該行業準備好替代環氧模塑料了嗎？到目前為止，我們聽到的答案是“不”。他們對 EMC 發生的事情并不滿意，但談論替代品還不夠痛苦?！?/p>

與芯片行業的大部分歷史一樣，擴展已被充分理解和證明的東西總是比轉移到未經嘗試的東西更容易。這發生在光刻、晶體管結構、材料、各種制造工藝以及 EDA 工具上。這反過來又會影響添加和采用新方法的速度。業內人士仍然提到過去的轉變，例如在 130nm 節點從鋁互連轉換為銅互連，或者在 16/14nm 節點從平面晶體管轉換為 finFET。隨著可靠性問題的增加，這些類型的移動尤其困難，而且它們更加耗時和昂貴。

“芯片最后，RDL 優先，只有在芯片第一次用盡時才會出現，”Arnold說?！耙虼?，如果quasi-zero die 移位之類的東西在工藝流程中被證明是成功的，它將延遲chip last，因為這些工藝是已知的。因此，如果他們能夠在 RDL 中達到他們的目標尺寸，那么chip first將盡可能地走得更遠。在那之后，您將看到chip last的出現。chip last僅適用于那些需要嚴格 RDL 和高密度并且它們不能容忍任何變化的應用。

垂直擴展也帶來了需要解決的熱挑戰。即使在平面裸片上使用finFET和環柵 FET（納米片、納米線等）也是如此，在這種情況下，動態功率密度可能會變得非常成問題，以至于任何時候都只能使用一些晶體管。但隨著芯片堆疊在一起，這些問題更具挑戰性。

Amkor全球測試服務高級主管 Warren Wartell 說：“有很多隱藏的影響，所以即使你有一個‘經過驗證的芯片’，你也從來沒有在這個封裝中測試過它?！? “你可能有局部加熱，那個包裝上有不同的壓力梯度，這導致變化的方式與你預期的不同。因此，您需要擁有“有資格進行異構集成”的裸片，而這些裸片將成為您制造這些片上系統或系統級封裝類型設備的標準構建塊。您需要在上下文中進行測試，并進行足夠的測試，以便您真正探索處理器的角落。這不是關于，'我們有很多，一切都很好。當你遇到問題并且你質疑它為什么會失敗時。也許是因為你從來沒有真正探索過你的流程角落，以至于知道你在那里有一些敏感性。這些可能更難模擬，而且在進入大批量生產之前需要做更多的工作?！?/p>

有多種封裝類型可供選擇。過去，封裝僅能保護電子電路免受損壞。但封裝技術本身正在變得更加定制化。

ASE營銷和傳播總監 Evelyn Lu在最近的一篇博客中指出了系統級封裝的各種應用即使在幾年前，也會在 PCB 上的一個或多個芯片上完成。但是，在可聽設備（助聽器、藍牙耳塞、智能手表和智能眼鏡）等應用中，對更小尺寸的需求需要將多個芯片集成在一個非常小的封裝中，并且功耗非常低。她寫道：“例如，可以將 30 多個組件集成到 4 毫米 x 8 毫米或 4.55 毫米 x 9 毫米大小的單個芯片上，從而將產品尺寸和整體重量大大減少 1 克或更多。”

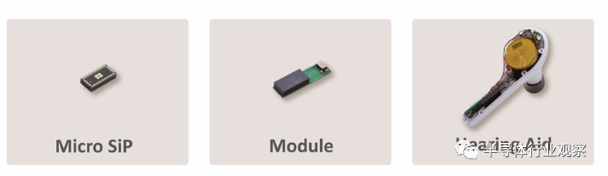

圖 3：助聽器 SiP 和模塊。

資料來源：ASE

可以使用目前正在開發的行業標準來表征和連接小芯片，從而進一步加快這一進程。目標是增加設計的靈活性，縮短上市時間，并顯著減少開發電子系統所需的 NRE。

“在我職業生涯的前 20 年，我們主要進行單片 SoC 集成，”臺積電業務發展高級副總裁 Kevin Zhang 說?！澳憧梢詫⑺泄δ苷系揭粋€芯片中——CPU、GPU、內存控制器。但現在人們意識到已經達到了極限。所以你把它分成幾塊，我們稱之為小芯片。有時您可以選擇針對特定功能優化的不同技術選項。這只是開始。這一切都始于 HPC，因為這是您目前獲得最大收益的地方。但是未來我們會需要體積，而體積通常來自消費電子，無論是手機還是PC。這只是冰山一角，在未來，我們希望越來越多的產品——尤其是主流消費產品——能夠從這種新的小芯片集成方案中受益，無論是成本、功耗還是外形尺寸，因為這些產品應用程序會轉向這種方案。我們會提高音量，但我們還沒有做到?！?/p>

提高小芯片體積的關鍵要素之一將是互連這些硬核 IP 塊的可預測方式。為了實現這一目標，業界正在進行多項努力，其中一項來自開放計算項目的ODSA，另一項來自 Universal Chiplet Interconnect Express 小組。世界各地的政府機構也在制定自己的計劃。

未來的挑戰將不是沒有足夠的選擇來推進定制和半定制設計，或者摩爾定律正在失去動力。更大的障礙將是找出對于特定應用和終端市場而言，許多可能的選項中哪一個效果最好，或者至少足夠好。

如果以以前的歷史為指導，最終芯片行業將縮小可能性的數量，以實現規模經濟并縮短上市時間。這是Makimoto 的 Wave的精髓，它在芯片行業的大部分歷史中都是如此。但還有更多變數需要消化，更多變數即將出現，還有一堆以前從未存在過或從未如此嚴重依賴先進半導體技術的發展中市場。因此，芯片設計和制造重新轉向商品化可能需要更長的時間。
